Проектирование систем

Для качественного проведения работ по установке системы автоматического полива, необходимо составить грамотный проект. Именно в соответствии с ним и будут осуществляться монтажные работы. Кроме того, в нем же производится расчет количества материалов и все предстоящие расходы.

Поскольку зеленые насаждения включают в себя многие виды растений, требующих разного количества влаги, перед проектированием необходимо составить дендрологический план участка. Это нужно для того, чтобы правильно разбить участок на зоны, с одинаковым режимом полива. На каждой из таких зон будут устанавливаться дождеватели определенного типа. Параллельно выясняются места размещения гидрантов.

Очень важным этапом проектирования является гидравлический расчет. От того, насколько грамотно будет выполнена данная работа, зависит дальнейшее функционирование системы автоматического полива. На этой стадии выясняются данные по напору воды, диаметр и длина труб проходящего водопровода, особенности рельефа и т.д. В результате становится понятно, сколько именно необходимо установить дождевателей того или иного вида, для одновременной работы.

Затем проектировщик должен подобрать оптимальный тип насосного оборудования. Если рядом с участком находится водоем, то практичнее всего будет брать воду оттуда. Также необходимо определиться с видом управления полива. Он может быть автоматическим и полуавтоматическим. Второй вариант дешевле, но менее удобен, тогда как при автоматическом поливе частота и количество подачи воды регулируются с помощью пульта дистанционного управления. В любом случае выбор остается за клиентом.

Обязательна трассировка местности. Коммуникации должны прокладываться в местах, максимально защищенных от повреждений. Поскольку большинство систем полива используются летом, глубины траншеи для труб в 40 см будет вполне достаточно. Месторасположение каждой из трасс должно быть четко определено. На завершающем этапе согласовываются все виды работ, и составляется полный список материалов и оборудования. Заказчику выдается смета на устройство системы автоматического полива, где обязательно указывается цена за оборудование и стоимость монтажных работ.

Проектирование системы автоматического полива позволит наилучшим образом использовать все особенности участка и добиться максимального соотношения цены и качества, учитывая все пожелания клиента.


Основы проектирования

Объездив сотни подмосковных участков могу сказать что нет участков с одинаковым ландшафтом. Бывает подчерк ландшафтных архитекторов, которые воплощают задумки заказчиков, а во многих случаях сталкиваемся с заказчиками, которые сами создают свой непохожий ни на чей сад.

Разве можно по шаблону спроектировать систему автоматического полива способную донести «капельку» воды в самый укромный уголок Вашего сада в нужное время?

Для проектирования индивидуальной системы автоматического полива необходим план участка в масштабе с посадками (при выезде на участок специалиста составляется бесплатно), данные по источнику воды (дебит, давление, степень загрязненности механическими и химическими примесями) и пожелания заказчика по качеству полива.

Понятие «качество полива» перекликается с затратами которые Вы готовы сделать чтобы решить эту проблему и подразумевает ответы на следующие три вопроса:

  1. ручное или автоматическое управление системой полива?
  2. что поливать из того что есть на Вашем участке - газон, клумбы, кусты, деревья?
  3. каким из предложенных способов поливать газон (роторными, статическими поливочными головками), использовать микроспреи для клумб и прикорневой полив деревьев (баблерами или шлангом капельного полива)?

Только после ответов на вышеперечисленные вопросы приступают к проектированию автоматической системы полива. От квалификации проектировщика зависит на сколько грамотно составлен проект полива и как следствие эффективность инвестиций заказчика.

Процесс проектирования можно разбить на следующие этапы:

  1. разбивка участка на зоны
  2. гидравлический расчет
  3. определение типа управления
  4. трассировка местности
  5. смета

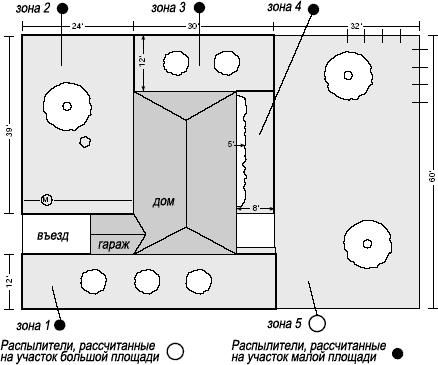

Разбивка участка на зоны

Каждый сад состоит из различных типов растений, которые требуют различной регулярности и интенсивности полива. По этому на первой стадии проектирования определяются зоны с различным режимом полива, например: полив газона, полив цветников, полив крупномерных деревьев, полив живой изгороди и т.п. В этих зонах размещаются оросители и выбираются распылительные насадки и форсунки, оптимально подходящие для данной зоны и полностью ее перекрывающие. На данном этапе проектируются также места размещения поливочных розеток и шланга капельного полива. По окончанию данного этапа становится известным общее количество оросителей и поливочных розеток.

Гидравлический расчет

Одна из основных стадий проектирования. От профессионально выполненного гидравлического расчета напрямую зависит правильное и оптимальное функционирования всей системы автоматического полива. Гидравлический расчет включает в себя расчет потребляемого системой полива количества воды, определение диаметра труб, деление поливочных зон, определение параметров насоса, и объема накопительной емкости, если параметры источника воды не совпадают с параметрами, необходимыми для нормальной работы системы автоматического полива. Эта стадия взаимосвязана с выбором типа напорного узла. От параметров воды питающей магистрали, длины, диаметра и материала трубопровода, сложности рельефа зависит расчетное количество оросителей каждого типа, способных работать одновременно. Тип напорного узла согласовывается с Заказчиком исходя из экономических и функциональных параметров. Небольшой напор и производительность поселковых магистралей или систем домашнего водоснабжения приводит к серьезному увеличению каналов и устройств управления, а, следовательно, к увеличению общей стоимости системы автоматического полива. Решение этой проблемы сводится к установке промежуточных емкостей и насосного оборудования. Тип насосного оборудования определяется по графикам насоса и гидравлическим расчетам каналов. Объем емкости определяется исходя из суточного расхода воды на полив с учетом производительности наполняющих магистралей. Задача проектировщика: найти оптимальный и экономически выгодный состав напорного узла.

Определения типа управления системой автоматического полива

Тип управления определяется заказчиком исходя, как правило, из экономических соображений и возможности ежедневного ухода за садом.
Ручное управление предусматривает монтаж на входе в каждый канал системы автоматического полива шарового крана. Для автоматического управления поливом необходимы электромагнитные клапаны и программируемый таймер. Все управляющие устройства объединяются в блоки и размещаются либо в помещениях, либо непосредственно на территории.
Пульт управления системой автоматического полива с необходимым количеством электрических выходов определяется в зависимости от количества каналов полива (зон). По окончании данного этапа становится известным состав управления системой автоматического полива и общее количество трубопроводов.

Трассировка местности

На этом этапе определяются места прокладки трубопроводов. Так как автоматические системы полива являются летними коммуникациями, глубина залегания труб в грунте не превышает 30-40 см. Трассы трубопроводов должны минимально затрагивать существующие элементы благоустройства, а так же проходить в местах, где возможное повреждение коммуникаций системы автоматического полива будет сведено к минимуму.

Калькуляция

На этом завершающем этапе проектирования составляется полная спецификация материалов и оборудования системы автоматического полива, учитываются и согласовываются все виды работ. Частному заказчику в составе предварительной документации по системе автоматического полива достаточно будет иметь эскизный проект, включающий в себя трассировку местности, зоны и каналы системы автоматического полива, техническое описание системы, инструкция по программированию, спецификация по материалам и оборудованию. Стоимость такого проекта 1500руб. в зависимости от размера участка. При проектировании крупных объектов, систем автоматического полива общественных, спортивных территорий требуются детальные рабочие проекты блоков и узлов управления, принципиальные и функциональные гидравлические и электрические схемы, выполненные в соответствии с ГОСТами, ЕСКД и другими нормами и правилами. Стоимость такого комплекта проектной документации колеблется от 650$- 2000$ и выше.
